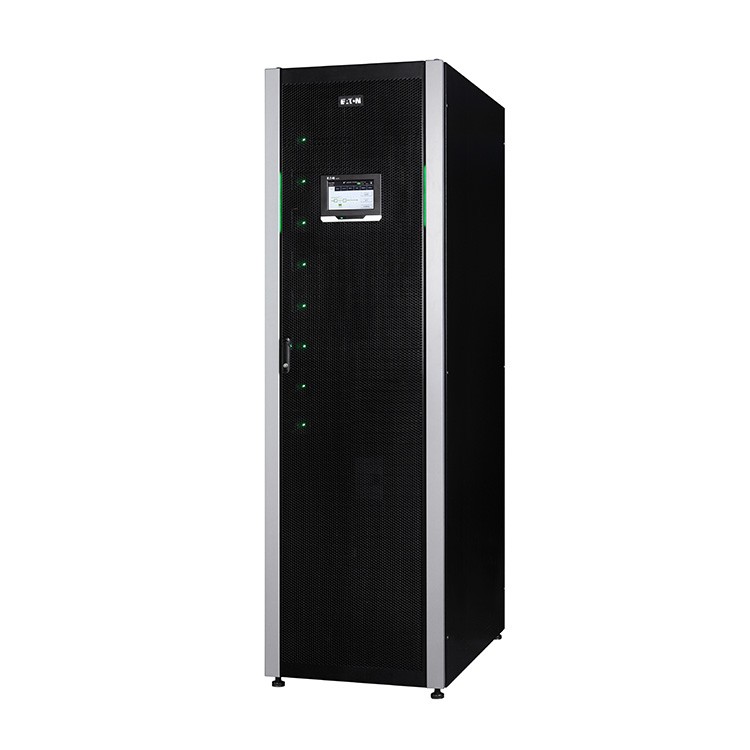

伊頓 Eaton ON-LINE 93PR系列(25 - 75KVA)
型號：93PR25、93PR50、93PR75
◆ 在線式雙轉換架構，零切換時間
◆ 效率最高達 99%，節能省電
◆ VMMS 技術，低載仍高效率
◆ 模組化設計，維修免停機
◆ 支援最多 8 台並聯擴充
◆ 輸出功因 1.0，可帶更多設備
◆ 高輸入功因，降低電網干擾
◆ ABM 電池管理，延長電池壽命
◆ LCD 觸控螢幕，管理更直覺
◆ 適用於資料中心、金融、醫療、製造業、通訊機房與自動化設備等關鍵應用環境
◆ 在線式雙轉換架構，零切換時間
◆ 效率最高達 99%，節能省電
◆ VMMS 技術，低載仍高效率
◆ 模組化設計，維修免停機
◆ 支援最多 8 台並聯擴充
◆ 輸出功因 1.0，可帶更多設備
◆ 高輸入功因，降低電網干擾
◆ ABM 電池管理，延長電池壽命
◆ LCD 觸控螢幕，管理更直覺
◆ 適用於資料中心、金融、醫療、製造業、通訊機房與自動化設備等關鍵應用環境
93PR 只需最低的總持有成本，即可發揮最大功效，將擴充性、彈性、安全、效能邁向更高境界
* 降低 TCO
* 提高可用性
* 擴充性
* 效率
* 彈性
* 業務關鍵型企業應用
效率
* 93PR 具備能降低電力及空調損失的高效率
* 降低 IT 設備商品化的成本壓力
* 大幅降低營運支出成本
* 提高效率同時降低碳排放
* 提升企業永續性
擴充性
* 協助企業因應業務成長需求
* 達到資本支出最佳化
* 提供更高系統彈性
* 快速適應技術與需求變化
彈性
* 提供穩定的營運狀態
* 降低高成本停機風險
* 整合電子及 IT 基礎架構
* 提升整體運用彈性
安全
- 安全性不可妥協
* 內建反饋防護設計
* 確保安全並符合法規
產品特點
最低的總擁有成本（TCO）
* 雙轉換模式效率最高達 96%
* ESS 模式效率可達 >99%
* VMMS 可變模組管理系統
* 低負載下仍維持高效率
* 高功率密度，節省空間
絕佳彈性
* HotSync 專利負載分享技術
* 無需通訊式負載分配訊號
* 避免單點故障風險
* 熱插拔模組，維護容易
* 可依需求擴充電源模組
* 極快速保險絲防護
* 功率因素範圍寬廣
* 可因應快速負載變化
* 智慧電池管理，延長壽命
擴充能力極佳、部署輕鬆簡單
* 模組化架構降低資本支出
* 提供彈性安裝方式
* 有效縮短 MTTR
* 可選擇內建變壓器
易於管理
* 支援 Web／SNMP／Modbus／Jbus
* 提供完整監控與管理功能
* 支援虛擬化管理系統
* LCD 視覺化操作介面
* UPS 狀態資訊一目瞭然
配件
* 25kW 熱插拔 UPM
* 75kW 熱插拔 ATS
* 10×1234W VRLA 電池模組
主要應用環境
* 中大型資料中心
* 金融及銀行基礎設施
* 商用建築與工業大樓
* 醫療保健
* 電信設施
* 製程控制設備
| 一般 | |
| 不斷電系統輸出電源額定值 | 25-75kVA/kW |
| 雙轉換模式效率 | 最高96.5% |
| 節能系統效率 | >99% |
| 變頻器/整流器拓撲 | 無變壓器式，高頻PWM IGBT技術 |
| 並聯能力 | 最高8台 |
| 警頻噪音 | 在線雙轉換 < 65dBA |
| 不斷電系統拓撲 | 雙轉換 |
| 不斷電系統尺寸(寬×深×高) | 600×1100×2020 mm |
| 不斷電系統保護程度 | IP20 |
| 高度(最大) | 1000m，無降額(最大2000m) |
| 輸入 | |
| 輸入配線 | 3ph + N + PE |
| 標稱電壓(可設定) | 220/380、230/400、240/415 V |
| 額定輸入頻率 | 50~60 Hz，使用者可設定 |
| 頻率容許範圍 | 40~72 Hz |
| 輸入功率因數 | 0.99 |
| 輸入ITHD | <3% |
| 緩啟動功能 | 有 |
| 內部避雷保護 | 有 |
| 電池 | |
| 電池類型 | VRLA，或伊頓品牌鋰電池組 |
| 充電方式 | ABM技術或持續浮充 |
| 溫度補償 | 選用 |
| 電池額定電壓(VRLA) | 480V(40×12V，240芯)；492V(41×12V，246芯)；504V(42×12V，252芯) |
| 電池啟動能力 | 有 |
| 輸出 | |
| 輸出配線 | 3ph + N + PE |
| 標稱電壓(可設定) | 220/380、230/400、240/415，50/60Hz |
| 輸出UTHD | <1.5%(100%線性負載)；<3%(非線性負載) |
| 允許的負載功率因數 | 0.8滯後至0.8超前 |
| 變頻器過載(在線模式) | 10分105~110%；60秒111~125%；10秒125~150%；300毫秒>150% |
| 變頻器過載(高效模式) | 10分105~110%；60秒111~125%；300毫秒>125% |
| 旁路過載 | 連續<115%；10毫秒1000% |
| 配件 | 負載匯流排同步套件；MiniSlot連接(Network/SNMP、ModBus/Jbus、繼電器) |
| 通訊 | MiniSlot 3個通訊插槽；USB；5個繼電器輸出及專屬EPO |
| 軟體 | Eaton Intelligent Power Manager；Eaton Intelligent Power Protector |
| 符合標準 | |
| 安全 | IEC62040-1 |
| EMC | IEC62040-2I |
| 效能 | IEC62040-1 |
| 認證 | BSMI、消防認證 |
型號與重量
| 說明 | 額定值 | 功率因數 | 尺寸(寬×深×高)(mm) | 重量(公斤) |

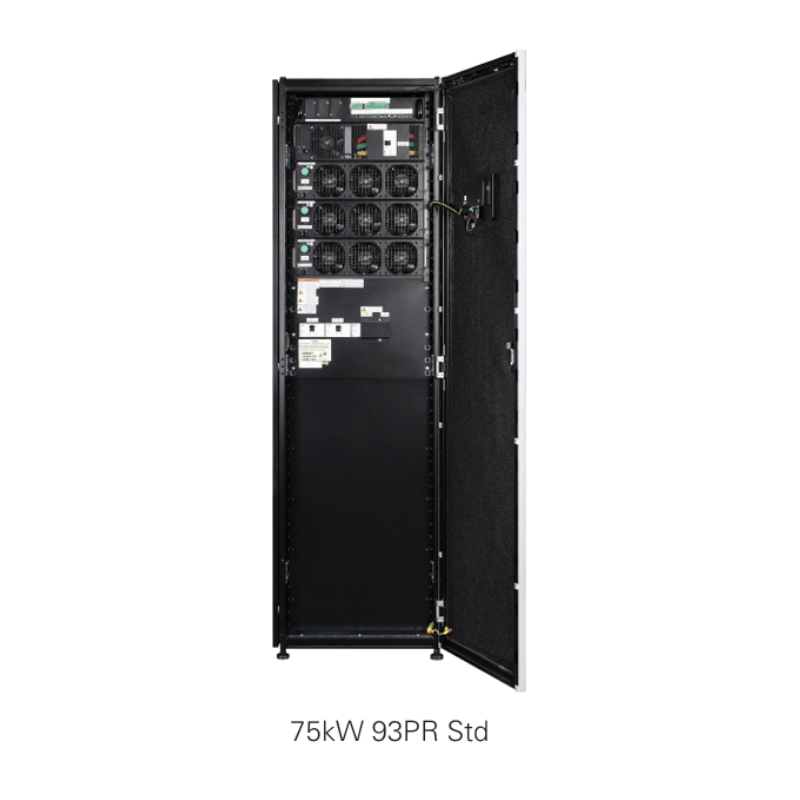

| 93PR-25(75)-STD | 25 kVA/kW | 1.0 | 600×1100×2020 | 293 |
| 93PR-50(75)-STD | 50 kVA/kW | 1.0 | 600×1100×2020 | 321 |
| 93PR-75(75)-STD | 75 kVA/kW | 1.0 | 600×1100×2020 | 349 |

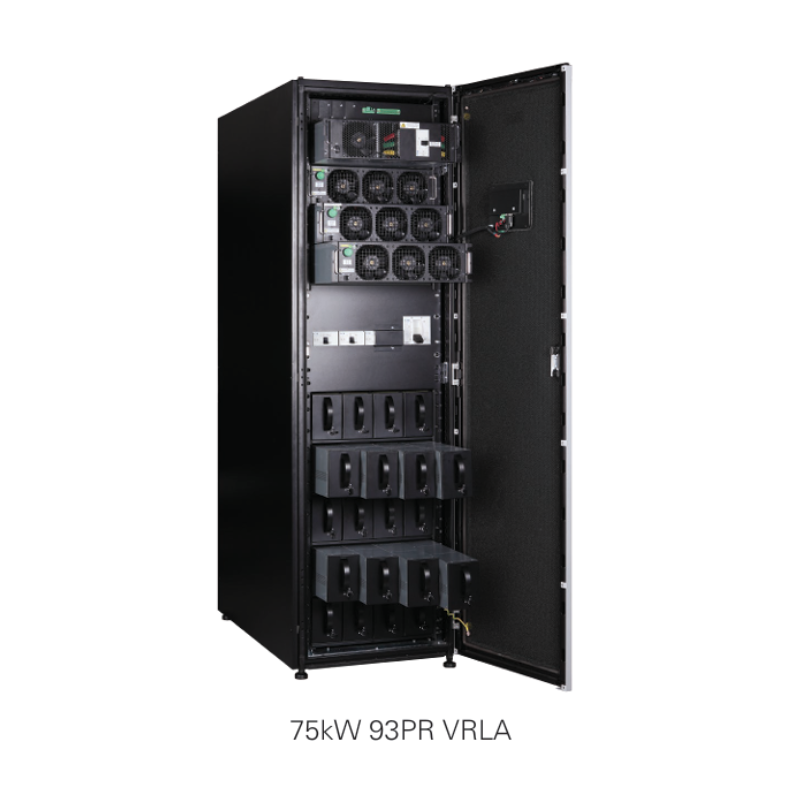

| 93PR-25(75)-VRLA | 25 kVA/kW | 1.0 | 600×1100×2020 | 987 |
| 93PR-50(75)-VRLA | 50 kVA/kW | 1.0 | 600×1100×2020 | 1015 |
| 93PR-75(75)-VRLA | 75 kVA/kW | 1.0 | 600×1100×2020 |
1043 |
電池放電時間
| 機型 | 額定值 | 100%負載 | 75%負載 | 50%負載 | 25%負載 |
| 93PR-25(75)-VRLA | 25 kVA/kW | 27 | 39.8 | 65.1 | 141.7 |
| 93PR-50(75)-VRLA | 50 kVA/kW | 10.6 | 15.6 | 27 | 65.1 |
| 93PR-75(75)-VRLA | 75 kVA/kW | 5.5 | 8.9 | 15.6 | 39.8 |
